	ウエブレンは、梁貫通孔在来補強工法の施工性の向上と工期の短縮を主な目的として日本で最初に開発した製品です。在来工法と同等の補強効果を実現し、多重リングにより補強量にフレキシブルに対応でき優れた施工性を発揮し、多くの工事に採用されております。
	(財)日本建築センター評定　BCJ-C1533(変1)
			Ⅰ型製品カタログ(PDF)

			Ⅱ型製品カタログ(PDF)


I, II型ウエブレン

（1）使用材料
	コンクリートと鉄筋の使用材料と組み合わせは以下とする。
		コンクリート：Ｆｃ=21～36N/m 　鉄筋(あばら筋)：	SD345,SD390, SD295A,SD295B
		ⅠⅡ型ウエブレン：SD295A

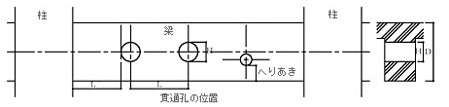

（2）開孔径及び位置
	a）開孔径（Ｈ）
		100mm≦Ｈ≦600mm
		開孔の形状は円形とし、梁成の1/3以下とする。（下図参照）
	b）開孔中心間距離（Ｌ）
		開孔中心間距離は、隣り合う大きい方の開孔径の3倍以上とする｡(下図参照）
	c）柱際から開孔縁までの距離（Ｌ'）
		柱面及び直交する大梁面から梁成以上離すこととする。（下図参照）
	d）へりあき最小寸法
		へりあきの最小寸法は、「建築工事共通仕様書（国土交通大臣官房官庁営繕部監修）」により以下とする。
			梁成　500mm≦Ｄ＜700mm	へりあき　175mm
			梁成　700mm≦Ｄ＜900mm	へりあき　200mm
			梁成　900mm≦Ｄ	へりあき　250mm

I, II型ウエブレン

技術マニュアル、評定書、標準仕様書などをダウンロードする方は「ダウンロードページへ」のボタンをクリックしてください。

ダウンロードページでは、技術マニュアル（PDF）、製品図（DWG, DXF）、標準仕様書（A3 DWG, DXF）、評定書（PDF）がダウンロードできます。

計算をご依頼される場合は、ウエブレン計算システムデータ入力表をダウンロードして必要事項を入力し、メールに添付して送付してください。データの入力に際しては、入力要項を参照してください。
計算終了後、メールにて返送いたします。なお、計算結果はPDFファイルとなります。
